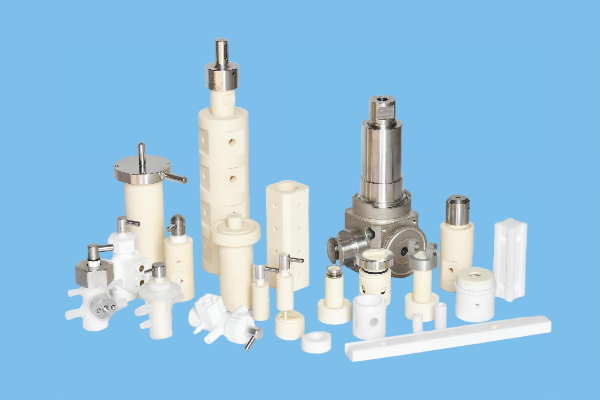

陶瓷泵的结构与原理

陶瓷泵的核心结构采用陶瓷材料（如氧化铝、碳化硅）制造关键过流部件，其工作原理分为‌离心式‌和‌容积式‌两类，通过离心力或容积变化实现流体输送。‌

结构组成

‌核心过流部件‌：

叶轮与蜗壳：采用高纯度氧化铝或碳化硅陶瓷，表面经纳米晶烧结处理，耐腐蚀性为不锈钢的10倍以上。‌‌

密封系统：陶瓷密封环与轴套配合，摩擦系数低至0.05，间隙精度达0.01mm，确保无泄漏。‌‌

‌动力与传动部件‌：

传动轴：氧化锆陶瓷轴镀金刚石涂层，耐磨寿命为不锈钢轴的8倍。‌‌

轴承：全陶瓷轴承（氮化硅球+氧化铝套圈），适应-200℃~1200℃环境，无需润滑。‌‌

‌支撑与辅助结构‌：

泵体外壳：球墨铸铁或工程塑料内衬陶瓷涂层，吸收振动并降噪20dB。‌‌

柱塞与缸体（容积式）：氧化锆陶瓷柱塞与泵套精密配合，表面微孔组织实现自润滑。‌‌

工作原理

‌离心式陶瓷泵‌：

电机驱动陶瓷叶轮高速旋转（1450–2900rpm），液体在离心力作用下获得动能，经蜗壳转化为压力能排出。‌‌

叶轮表面低表面能设计（接触角>110°）减少粘稠介质堵塞，水力效率达75%以上。‌‌

‌容积式陶瓷泵‌：

柱塞往复运动改变泵腔容积：吸入行程中柱塞后移形成负压，进口阀打开吸液；排出行程中柱塞前移增压，出口阀打开排液。‌‌

陶瓷隔膜或齿轮实现±0.5%计量精度，颗粒截留能力达5μm以下。
